Android Studio Class Diagram 만들기

Android Studio Class Diagram 만들기

안드로이드 내에서 클래스 다이어 그램이 필요할 경우가 있습니다.

 몇몇 유료 프로그램 평가판 프로그램이 있으나 공짜로 그럴싸한 게 있어 소개해드립니다.

1.먼저 아래 싸이트로 이동하셔서 플러그인 다운로드 해주세요.

https://plugins.jetbrains.com/plugin/4946-simpleumlce

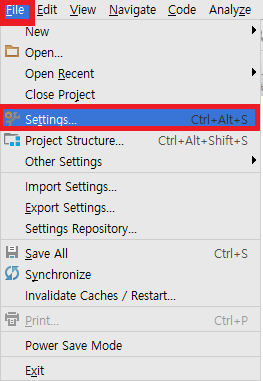

2. 스튜디오에 들어와서 File -> Settings 클릭

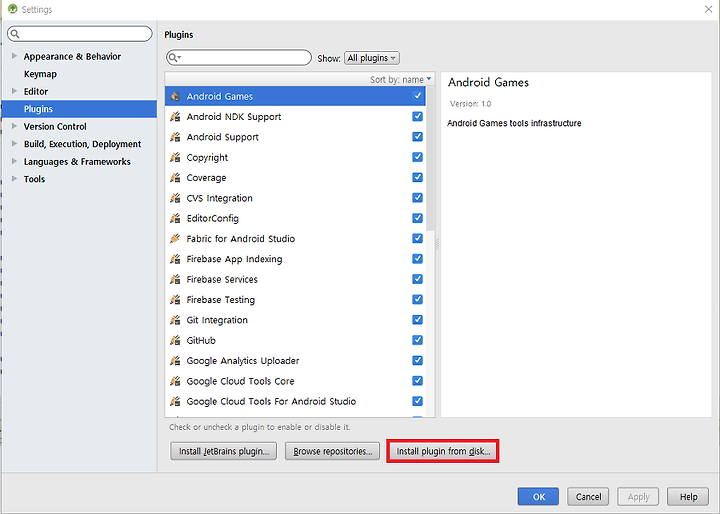

3. Plugins -> Install plugin from disk.. 클릭

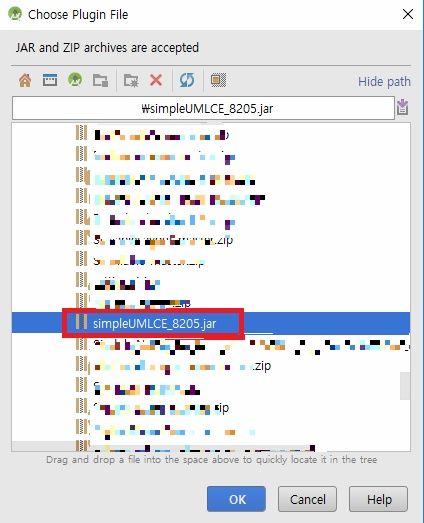

4. 아까 받은 jar simpleUMCLE 선택 후 OK 클릭

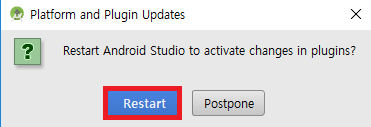

5. 그럼 리스타 할꺼냐고 물어봅니다.

 Restart 를 클릭

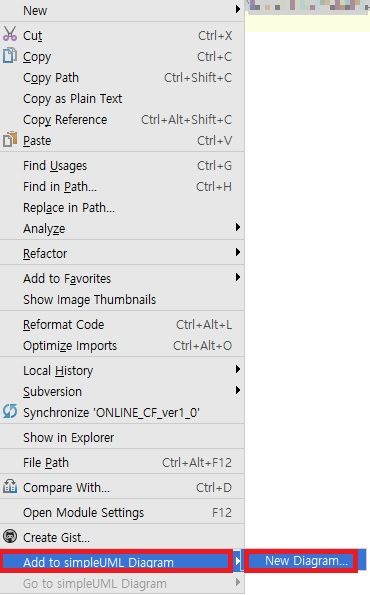

6. 재시작 후 해당 프로젝트 선택 후 우클릭 ->Add to simpleUML Diagram -> New Diagram... 클릭

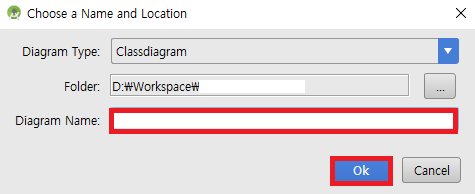

7. Diagram Name 을 입력 후 OK 클릭

8. 모든게 끝!! 왼쪽 상단에 SimpleUML이 생긴게 보입니다.
